ItuPerjalananle Katup Kupu-Kupu Offsetmewakili puncak teknik katup kupu-kupu, yang dirancang untuk menghasilkan nol kebocoran, penyegelan dua arah, dan kinerja luar biasa dalam kondisi tekanan dan suhu tinggi. Panduan komprehensif ini mengeksplorasi prinsip desain, keunggulan, material, aplikasi industri, perbandingan dengan jenis katup lainnya, praktik terbaik pemasangan, dan FAQ. Baik digunakan dalam industri minyak & gas, petrokimia, LNG, pembangkit listrik, atau kelautan, katup kupu-kupu triple offset memberikan keandalan dan daya tahan yang tak tertandingi.

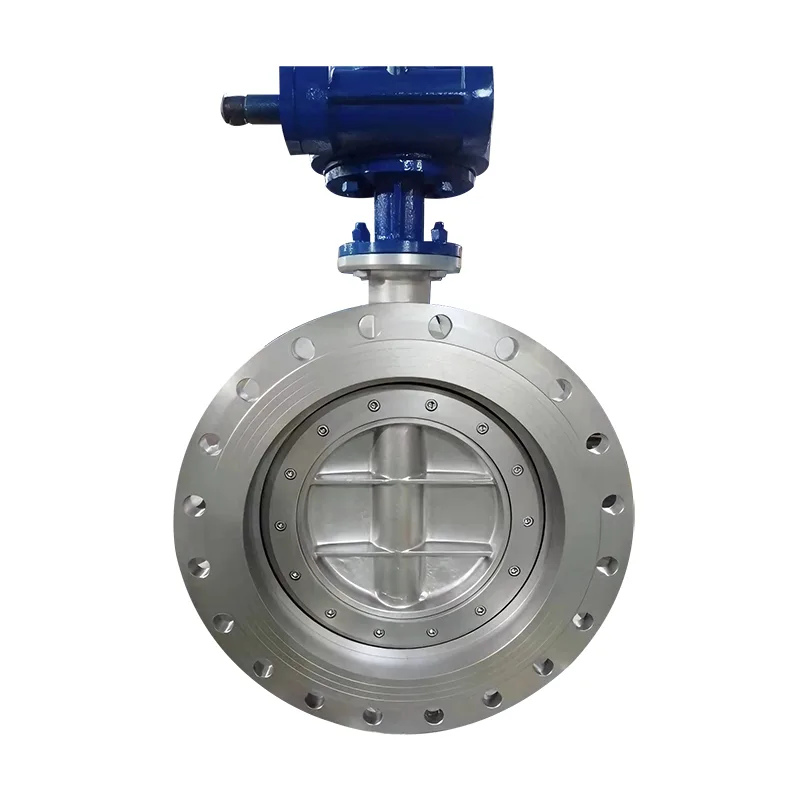

Katup Kupu-kupu Triple Offset (juga dikenal sebagai katup kupu-kupu eksentrik rangkap tiga) adalah katup industri berkinerja tinggi yang dirancang untuk mematikan dengan rapat, bahkan dalam kondisi pengoperasian yang ekstrem. Tidak seperti katup konsentris atau offset ganda, katup ini memiliki tiga offset geometris berbeda yang menghilangkan gesekan selama pengoperasian dan memastikan penyegelan logam-ke-logam.
Valve ini banyak digunakan pada industri yang membutuhkankinerja kebocoran nol, tahan suhu tinggi, dan masa pakai yang lama.
| Mengimbangi | Keterangan | Tujuan |
|---|---|---|
| Perimbangan Pertama | Poros diposisikan di belakang garis tengah dudukan katup | Mengurangi kontak segel selama pengoperasian |
| Perimbangan Kedua | Pergeseran poros dari garis tengah pipa | Memungkinkan gerakan seperti cam untuk pembukaan yang mulus |
| Perimbangan Ketiga | Geometri penyegelan berbentuk kerucut | Memastikan tidak ada kebocoran penyegelan logam-ke-logam |
Penyeimbangan ketiga adalah inovasi yang paling penting. Ini menciptakan desain dudukan torsi yang menghilangkan gesekan antara cakram dan dudukan, sehingga memperpanjang umur katup secara signifikan.
Untuk aplikasi tekanan tinggi pada jaringan pipa minyak dan gas, katup kupu-kupu offset rangkap tiga sering kali mengungguli katup gerbang dan katup globe tradisional dalam hal efisiensi biaya dan pemeliharaan.
| Fitur | Perimbangan Ganda | Offset Tiga Kali Lipat |
|---|---|---|
| Jenis Penyegelan | Kursi empuk / kursi tangguh | Kursi logam-ke-logam |
| Kelas Kebocoran | Terbatas | Kebocoran nol (ANSI Kelas VI) |
| Kisaran Suhu | Sedang | Suhu tinggi & kriogenik |
| Daya tahan | Sedang | Tinggi |
Desain triple offset ideal untuk lingkungan layanan yang berat, menjadikannya solusi pilihan di kilang dan fasilitas LNG.
Tergantung pada persyaratan aplikasi, materi dapat mencakup:
Bahan tempat duduk sering kali terbuat dari baja tahan karat yang diperkeras atau lapisan baja untuk meningkatkan ketahanan aus.
Katup kupu-kupu triple offset biasanya digunakan pada:
Dalam industri berisiko tinggi di mana kebocoran tidak dapat diterima, pilihlah produsen premium sepertiGongchuangmemastikan keamanan, kepatuhan, dan keandalan jangka panjang.
Pertimbangkan faktor-faktor berikut:
Bekerja sama dengan pabrikan berpengalaman seperti Gongchuang memastikan spesifikasi katup yang tepat untuk kebutuhan industri Anda.
Karena menggunakan dudukan logam-ke-logam dan desain dudukan torsi yang menghilangkan bahan penyegel lunak yang rentan terhadap kerusakan akibat panas.
Ya, katup kupu-kupu triple offset yang dirancang dengan benar dapat mencapai standar kebocoran ANSI Kelas VI.
Ya, dengan pemilihan material yang tepat dan desain kap mesin yang diperluas.
Industri minyak & gas, petrokimia, LNG, dan pembangkit listrik mendapat manfaat paling besar.
Dengan perawatan yang tepat, katup kupu-kupu offset rangkap tiga dapat bertahan selama beberapa dekade di lingkungan servis yang parah.
Katup Kupu-kupu Triple Offset adalah solusi terbaik untuk industri yang menuntut keandalan tinggi, tanpa kebocoran, dan masa pakai yang lama. Geometrinya yang canggih, penyegelan logam-ke-logam, dan kepatuhan terhadap standar internasional menjadikannya lebih unggul dibandingkan desain katup konvensional.
Jika Anda mencari katup industri yang tahan lama dan berkinerja tinggi, Gongchuang menyediakan katup kupu-kupu triple offset kelas premium yang dirancang untuk lingkungan yang paling menuntut.
Hubungi kamihari ini untuk mempelajari lebih lanjut tentang solusi khusus dan dukungan teknis.
