A Katup Gerbang Baja Coradalah salah satu katup isolasi yang paling banyak digunakan dalam sistem perpipaan industri. Dikenal karena daya tahannya, ketahanan terhadap tekanan, dan kemampuan penyegelan yang sangat baik, bahan ini umumnya diterapkan dalam industri minyak dan gas, pembangkit listrik, pemrosesan petrokimia, pengolahan air, dan manufaktur. Panduan ini menjelaskan cara kerja katup gerbang baja tuang, kelebihannya, komponen utama, kriteria pemilihan material, persyaratan pemasangan, praktik pemeliharaan, masalah umum, dan pertimbangan pembelian. Baik Anda seorang insinyur, manajer pengadaan, operator pabrik, atau teknisi pemeliharaan, artikel ini akan membantu Anda membuat keputusan yang tepat dan memaksimalkan keandalan sistem.

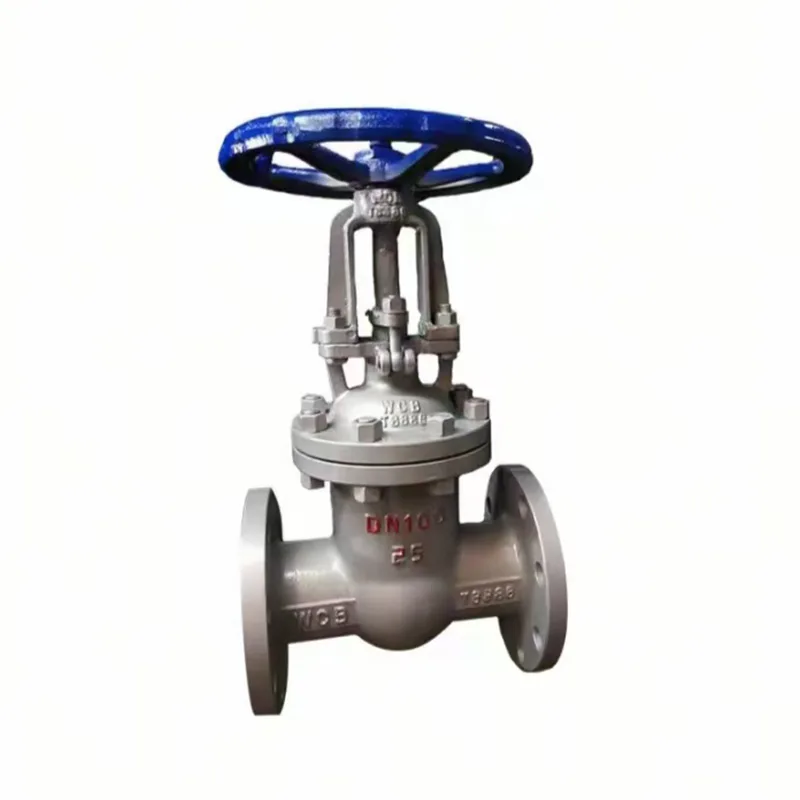

Katup Gerbang Baja Cor adalah katup gerak linier yang dirancang terutama untuk memulai atau menghentikan aliran fluida. Berbeda dengan katup pelambatan, katup gerbang beroperasi dengan menaikkan atau menurunkan cakram berbentuk gerbang di dalam badan katup. Saat dibuka penuh, gerbang terlepas sepenuhnya dari jalur aliran, sehingga kehilangan tekanan minimal.
Badan katup diproduksi melalui proses pengecoran menggunakan bahan baja karbon, baja paduan, atau baja tahan karat. Konstruksi ini memberikan kekuatan luar biasa dan memungkinkan katup menahan kondisi pengoperasian bertekanan tinggi dan suhu tinggi.
Industri sering kali lebih memilih katup gerbang baja tuang karena menggabungkan kekuatan mekanis, kinerja penutup yang andal, dan masa pakai yang lama di lingkungan yang menuntut.
Prinsip operasinya mudah namun sangat efektif.
Karena gerbang bergerak keluar sepenuhnya dari jalur aliran ketika terbuka, turbulensi diminimalkan dan penurunan tekanan tetap sangat rendah.
Katup gerbang memberikan kemampuan penutupan yang ketat, membantu mencegah kebocoran bahkan dalam proses industri yang kritis.
Jalur aliran yang tidak terhalang secara signifikan mengurangi kehilangan energi dalam sistem perpipaan.
Konstruksi baja tuang memungkinkan pengoperasian dalam kondisi tekanan menantang yang biasa ditemukan di fasilitas industri.
Katup gerbang baja cor yang dirawat dengan baik dapat tetap beroperasi selama beberapa dekade.
Katup ini bekerja dengan andal di lingkungan bersuhu rendah dan bersuhu tinggi.
Mereka dapat diintegrasikan dengan aktuator pneumatik, listrik, atau hidrolik untuk kontrol proses otomatis.
| Komponen | Fungsi |
|---|---|
| Badan Katup | Berisi tekanan dan aliran fluida |
| Cakram Gerbang | Memblokir atau memungkinkan aliran |
| Tangkai | Mentransfer gerakan dari aktuator |
| Kap mesin | Melindungi komponen internal |
| Cincin Kursi | Sediakan permukaan penyegelan |
| Sedang mengemas | Mencegah kebocoran batang |
| Roda Tangan/Aktuator | Mengoperasikan pergerakan katup |
Pemilihan material tergantung pada tekanan, suhu, komposisi fluida, dan paparan korosi.
| Bahan | Aplikasi Khas | Keuntungan |
|---|---|---|
| Baja Karbon WCB | Pelayanan industri umum | Hemat biaya |
| Baja Paduan WC6 | Sistem suhu tinggi | Tahan panas |
| Baja Tahan Karat CF8 | Cairan korosif | Ketahanan korosi |
| Baja Tahan Karat CF8M | Pemrosesan kimia | Ketahanan kimia yang unggul |
Standar manufaktur umum mencakup spesifikasi API, ASME, ANSI, BS, DIN, dan ISO.
Katup gerbang baja cor ditemukan di hampir setiap sektor industri besar.
Kemampuannya dalam menyediakan isolasi yang andal menjadikannya sangat diperlukan di mana pun keselamatan proses dan kelangsungan operasional sangat penting.
Memilih katup yang sesuai memerlukan evaluasi beberapa parameter teknis.
| Faktor Seleksi | Mengapa Itu Penting |
|---|---|
| Jenis Cairan | Menentukan kompatibilitas material |
| Tekanan Operasi | Menentukan kelas tekanan |
| Suhu | Mempengaruhi pemilihan material |
| Ukuran Katup | Mempengaruhi kapasitas aliran |
| Akhiri Koneksi | Memastikan kompatibilitas saluran pipa |
| Persyaratan Otomatisasi | Menentukan jenis aktuator |
Mengabaikan faktor-faktor ini dapat menyebabkan kegagalan katup dini, kebocoran, masalah perawatan, dan waktu henti yang mahal.
| Fitur | Katup Gerbang | Katup Globe | Katup Bola |
|---|---|---|---|
| Kemampuan Mematikan | Bagus sekali | Bagus sekali | Bagus sekali |
| Resistensi Aliran | Sangat Rendah | Tinggi | Rendah |
| Layanan Pembatasan | Tidak Direkomendasikan | Bagus sekali | Terbatas |
| Sistem Diameter Besar | Bagus sekali | Sedang | Bagus |
Pemasangan yang benar berdampak langsung pada masa pakai dan kinerja katup.
Perawatan rutin membantu memastikan keandalan jangka panjang.
| Masalah | Kemungkinan Penyebabnya | Larutan |
|---|---|---|
| Kebocoran Kursi | Permukaan penyegelan yang aus | Perbaiki atau ganti kursi |
| Kebocoran Batang | Kemunduran pengepakan | Ganti kemasan |
| Pengoperasian yang Sulit | Korosi atau serpihan | Bersihkan dan lumasi |
| Korosi Tubuh | Lingkungan yang agresif | Tingkatkan materi |
Teknologi katup industri terus berkembang seiring dengan inisiatif otomatisasi dan digitalisasi.
Katup gerbang baja tuang di masa depan kemungkinan akan menggabungkan keandalan mekanis dengan pemantauan kondisi waktu nyata, meningkatkan efisiensi operasional, dan mengurangi biaya pemeliharaan.
Q1: Apa tujuan utama katup gerbang baja cor?
J: Tujuan utamanya adalah menyediakan isolasi aliran on-off yang andal dengan kehilangan tekanan minimal.
Q2: Dapatkah katup gerbang baja cor digunakan untuk pelambatan?
A: Tidak. Katup gerbang umumnya dirancang untuk posisi terbuka penuh atau tertutup penuh.
Q3: Industri apa yang biasa menggunakan katup gerbang baja cor?
A: Industri minyak dan gas, petrokimia, pembangkit listrik, pengolahan air, pengolahan kimia, dan manufaktur.
Q4: Berapa lama katup gerbang baja cor biasanya bertahan?
J: Dengan perawatan yang tepat, banyak katup yang tetap beroperasi selama 20 tahun atau lebih.
Q5: Apa perbedaan antara katup gerbang baja tuang dan katup gerbang baja tempa?
J: Katup baja tuang umumnya lebih disukai untuk ukuran lebih besar, sedangkan katup baja tempa sering kali dipilih untuk ukuran lebih kecil dan aplikasi bertekanan sangat tinggi.
Q6: Seberapa sering inspeksi harus dilakukan?
J: Inspeksi visual harus dilakukan secara berkala, sementara jadwal perawatan komprehensif bergantung pada kondisi servis.
Katup Gerbang Baja Cor tetap menjadi salah satu solusi yang paling dapat diandalkan untuk aplikasi isolasi industri. Konstruksinya yang kokoh, kinerja penyegelan yang sangat baik, hambatan aliran rendah, dan kemampuan beradaptasi terhadap kondisi pengoperasian yang keras menjadikannya pilihan utama di berbagai industri. Memahami desain katup, opsi material, persyaratan pemasangan, dan prosedur pemeliharaan membantu organisasi memaksimalkan efisiensi operasional sekaligus meminimalkan waktu henti dan biaya kepemilikan.
Ketika sistem industri menjadi semakin kompleks, memilih produsen yang terpercaya menjadi sama pentingnya dengan memilih spesifikasi katup yang tepat.
